用于高光谱图像分类的光谱空间特征标记化Transformer

原文：《Spectral-Spatial Feature Tokenization Transformer for Hyperspectral Image Classification》

摘要

在高光谱图像 (HSI) 分类中，每个像素样本都分配给一个土地覆盖类别。 近年来，基于卷积神经网络（CNN）的 HSI 分类方法由于其卓越的特征表示能力而大大提高了性能。 然而，这些方法获取深层语义特征的能力有限，并且随着层数的增加，计算成本显着上升。 Transformer框架可以很好地表示高级语义特征。 在本文中，提出了一种光谱空间特征标记化Transformer（SSFTT）方法来捕获光谱空间特征和高级语义特征。 首先，构建光谱空间特征提取模块来提取低级特征。 该模块由3维卷积层和2维卷积层组成，用于提取浅层光谱和空间特征。 其次，引入高斯加权特征Transformer进行特征转换。 第三，将变换后的特征输入到Transformer编码器模块中进行特征表示和学习。 最后，使用线性层来识别第一个可学习的标记以获得样本标签。 使用三个标准数据集，实验分析证实，计算时间少于其他深度学习方法，并且分类性能优于当前几种最先进的方法。 为了重现性，这项工作的代码可以在 https://github.com/zgr6010/HSI_SSFTT 上找到。

本文思路

大多数方法都是基于 CNN 主干及其变体。虽然这些方法有效提高了HSI分类性能，但由于训练样本有限和网络层数增加造成的分类性能下降难以克服。 它们还具有过多的功能冗余。 最近，一种名为视觉Transformer（ViT）的新模型在图像处理领域表现良好。已经做了一些工作来将Transformer模型应用于HSI分类。然而，大部分方法都是基于光谱信息处理的改进的Transformer方法。尽管Transformer在捕获光谱特征方面表现突出，但它在捕获局部语义特征方面失去了能力，并且没有充分利用图像空间信息。 原始的Transformer[60]是基于自注意力（SA）机制的应用于自然语言处理（NLP）的模型。 模型的输入是一系列标记。 多头注意力用于绘制输入标记序列中的全局相关性。 因此，为了利用Transformer获取局部空间语义信息的能力并对相邻序列之间的关系进行建模，提出了一种用于 HSI 分类的谱空间特征标记化Transformer（SSFTT）模型。 首先，在该模型中，使用 3-D 卷积层和 2-D 卷积层来提取浅层光谱空间特征。 这有效地减少了层数增加带来的特征冗余和不准确。 其次，展平的特征由高斯加权标记器进行标记。然后，生成的令牌用作 TE 模块的输入。 最后，采用基于 softmax 的线性分类器来确定每个像素的标签。

本文贡献

1. 我们的 SSTFF 网络中提出了一种简单高效的分层 CNN 模块，用于提取浅层空间光谱特征。 它仅由1个 3D 卷积层和1个 2D 卷积层组成。 然后，该模块与 Transformer 结构相结合，开发出一种新的轻量级网络来替代单个 CNN 结构，以降低计算成本。
2. 提出了高斯分布加权标记化模块，将浅层空间谱特征转换为标记化语义特征。 其作用是使token所表达的深层语义特征更加符合样本的分布特征，从而使样本更加可分。
3. CNN网络与Transformer结构从浅到深的系统结合，可以充分利用HSI中的光谱空间信息，简洁高效地表达HSI的低中深语义特征，从而显着提高分类精度。

本文方法

光谱空间特征提取

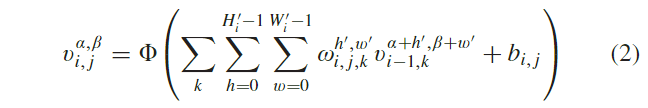

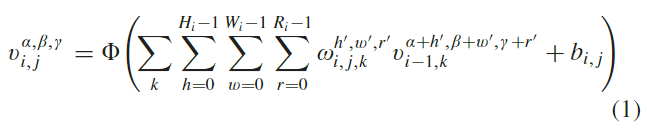

给出原始 HSI 数据I ∈ ℝ^{m × n × l}，其中m × n为空间大小，l为光谱带数。I中的每个像素都有l个光谱维度，并形成一个单热类别向量Y = (y₁,y₂,...,y_C) ∈ ℝ^{1 × 1 × C}，其中C_i是土地覆盖类别的数量。因此，HSI 由l个波段组成，这些波段携带有用的光谱信息，但也会导致大尺寸，从而增加大量计算。因此，采用 PCA 来处理 HSI 数据，以减少计算量和谱维数。PCA 将能带数量从l减少到b，并保持空间维度不变。因此，PCA降维后的HSI数据表示为I_pca ∈ ℝ^{m × n × b}，其中b是PCA后的谱带数量。 接下来，对 HSI 数据I_pca执行 3-D 补丁提取。 每个 3-D 相邻块P ∈ ℝ^{s × s × b}都是从I_pca创建的，其中s × s表示窗口大小。 每个 patch 的中心像素位置设置为(x_i,x_j)，其中0 ≤ i < m, 0 ≤ j < n。每个补丁的真实标签由中心像素的标签确定。当提取单个像素周围的块时，无法检索边缘像素。因此，对这些像素进行填充操作。填充的宽度是(s−1)/2。因此，从I_pca生成的 3D 补丁的最终数量由m × n给出。每个补丁覆盖从x_i − (s−1)/2到x_i + (s−1)/2的宽度，从x_j − (s−1)/2到x_j + (s−1)/2的高度，以及所有b光谱带。去除零标签的像素块后，所有剩余的样本块被分为训练样本块集和测试样本块集。 然后，使用两个卷积层（3D 和 2D）来提取每个样本块的光谱空间特征。每个大小为s × s × b的训练样本块用作 3D 卷积层的输入数据。在 3-D 卷积层中，第i层第j个特征立方体在空间位置(α,β,γ)的计算值由下式给出： 其中Φ(⋅)是激活函数，k是与第(i−1)层中第j个特征立方体相关的特征立方体。H_i, W_i和R_i分别表示 3-D 卷积核的宽度、高度和通道数。在这种情况下R_i代表光谱维数。ω_i, j, k^{h′, w′, r′}是连接到第k个特征立方体的位置(h′,w′,r′)的权重参数，b_i, j是偏差。 在该模型中，3-D卷积层理论上由 k₀ 个 3-D 核组成。每个 3-D 内核的大小为k₁ × k₂ × k₃。通过 3-D 卷积，生成覆盖光谱空间信息的 k₀ 个 3-D 特征立方体。每个立方体的大小为(s−k₁+1) × (s−k₂+1) × (b−k₃+1)。特征立方体的总大小为k₀@(s−k₁+1) × (s−k₂+1) × (b−k₃+1)。 重排操作后，作为下一个二维卷积层特征的输入大小为(s−k₁+1) × (s−k₂+1) × k₀(b−k₃+1)。在二维卷积层中，第i层第j个特征图上空间位置(α,β)处的激活值v_i, j^α, β定义为： 其中H′_i和W′_i分别表示二维卷积核的宽度和高度。ω_i, j, k^h′, w′是连接到第k个特征图的位置(h′,w′)的权重参数。 在该模型中，2-D 卷积生成的特征图的总大小为k′₀@[s−2×(k₁+1)] × [s−2×(k₂+1)]，其中k′₀是 2-D 卷积核的数量。每个 2-D 内核的大小为k₁ × k₂。

高斯加权特征标记器

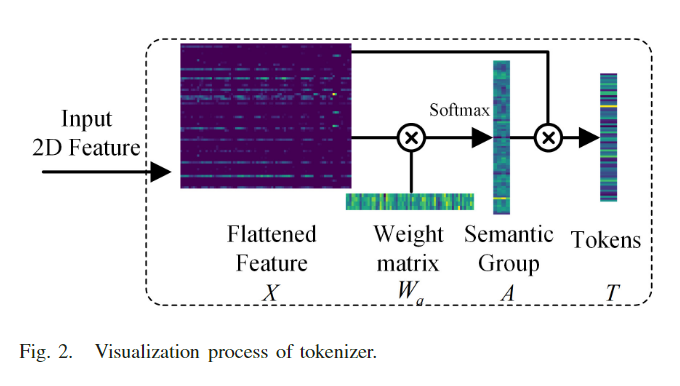

两层卷积运算提取的特征携带了光谱和空间信息，但不能充分描述地物特征。因此，特征图被进一步定义为语义标记，可以表示和处理 HSI 特征类别的高级语义概念。对于这部分，输入展平特征图被定义为X ∈ ℝ^uv × z，其中u是高度，v是宽度，z是通道数。特征标记定义为T ∈ ℝ^w × z，其中w表示标记的数量。 对于特征图X，T可以通过以下公式得到： 这里，W_a ∈ ℝ^z × w表示用高斯分布初始化的权重矩阵，X W_a表示它们执行 1 × 1 逐点乘积。目标是将X映射到语义组。通过本步骤得到的语义组的大小为A ∈ ℝ^uv × w。然后，对A进行转置，使用 来关注相对重要的语义部分。最后，A与X相乘得到T个语义标记。为了可视化标记器的实际形式，图 2 展示了转换过程的示例。

Transformer编码器模块

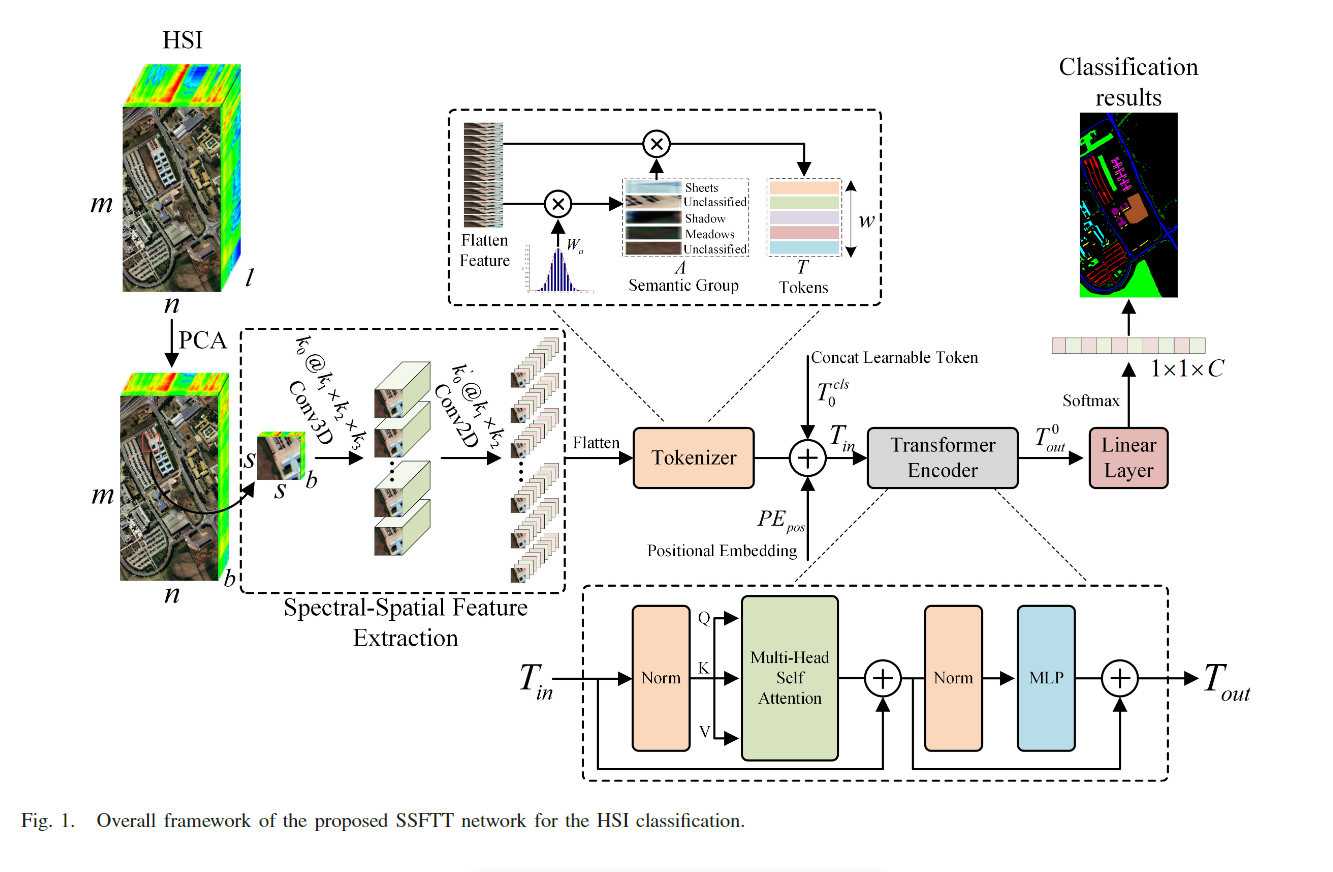

如图 1 所示，第 II-B 节中生成的语义标记作为 TE 模块的输入，以学习高级语义特征之间的关系。该模块主要由三个子部分组成。 作为第一子部分，使用位置嵌入来标记每个语义标记的位置信息。每个标记由[T₁,T₂,...,T_w]表示，这些标记与可学习的分类标记T₀^cls连接，用于执行分类任务。然后，将位置信息PE_pos编码并附加到标记表示中。由此产生的语义标记嵌入序列由下式给出： 第二个也是重要的子部分是 TE。该块旨在对语义标记之间的深层关系进行建模。它包含一个多头 SA (MSA) 块 [见图 3(a)]、一个 MLP 层和两个归一化层 (LN)。在 MSA 块和 MLP 层之前设计了残差跳跃连接。 由于其核心 MSA 块，Transformer结构表现良好。该块中使用 SA 机制[见图3(b)]有效地捕获了特征序列之间的相关性。为了学习多种含义，预先定义三个可学习的权重矩阵W_Q, W_K和W_V，并将标记线性映射以形成 3-D 不变矩阵，包括查询 Q、键 K 和值 V 三个可学习的权重矩阵。使用 Q 和 K 计算注意力分数，并使用 softmax 函数计算分数的权重。综上所述，SA的公式如下： 其中d_k是K的维度。 MSA块在映射Q、K和V时涉及多组权重矩阵，使用相同的操作过程来计算多头注意力值。然后，将每个头部注意力结果连接在一起。这个过程用这个方程表示： 其中h是头数，W是参数矩阵，W ∈ ℝ^{h × d_K × d_w}，其中d_w = w（标记数)。 接下来，将上一步学习到的权重矩阵输入到 MLP 层。MLP 由两个全连接层组成。在这对之间有一个非线性激活函数，称为高斯误差线性单元。 MLP 层后面是 LN，它改进了梯度爆炸，减少了梯度消失问题，并实现了更快的训练。 通过 TE 模块，输入T_in和输出T_out的大小相等。分类标记向量T_out⁰是顶部线性层的输入，用于最终分类。通过线性层，输入的属于某个类别的概率通过softmax函数计算。概率值最大的标签就是样本的类别。

实施

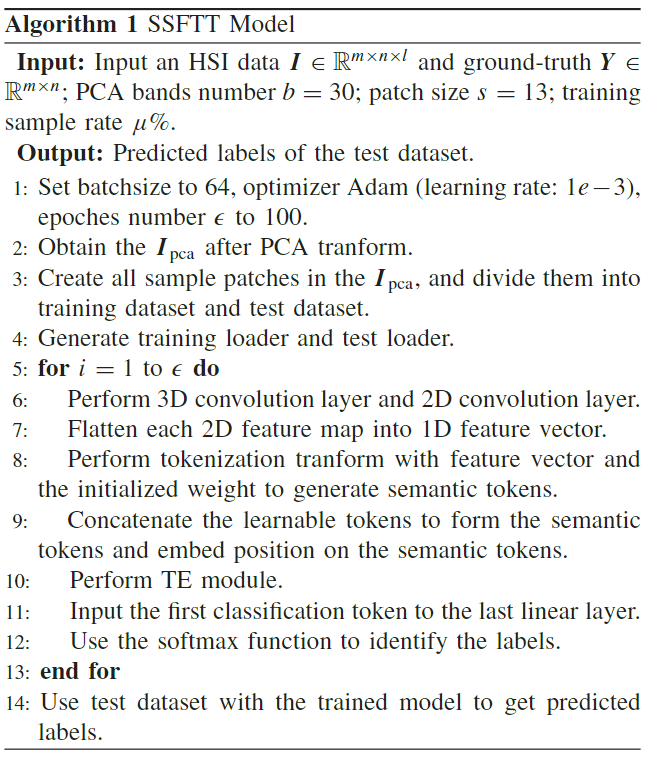

与骨干CNN相比，SSFTT 减少了网络层数。此外，它可以通过引入标记器和 TE 在图像补丁的语义级别上进行建模。这里选择大小为610 × 340 × 103的帕维亚大学数据集作为示例来说明设计的 SSFTT 模型。 经过PCA降维和块提取后，每个块的大小为13 × 13 × 30。在第一个3D卷积层中，每个块上有8个3 × 3 × 3立方体核，通过卷积运算生成8个11 × 11 × 28特征立方体。此步骤中使用 3-D 卷积，因为每个补丁中存储了丰富的光谱信息。将8个特征立方体重新排列，生成一个11 × 11 × 224 的特征立方体。然后，使用64个3 × 3平面核进行 2-D 卷积，得到64个特征图，每个特征图大小为9 × 9。每个特征图被展平为一维特征向量，得到64个大小为1 × 81的向量。此时，得到的特征相当于本文中的X ∈ ℝ^81 × 64。 下一步，利用 Xavier 标准正态分布得到初始权重矩阵W_a ∈ ℝ^64 × 4，引导特征分布更加规则。将初始化的权重矩阵W_a ∈ ℝ^64 × 4乘以特征向量组，得到语义组A ∈ ℝ^81 × 4。然后，将 A 的转置乘以 X 得到最终的语义标记T ∈ ℝ^4 × 64。将全零向量连接到 T 作为可学习标记，并嵌入学习位置标记以获得T_in ∈ ℝ^5 × 64。通过 TE 模块对T进行处理，表示语义特征。该模块具有相同的输入和输出大小。取出第一分类标记T_out⁰ ∈ ℝ^1 × 64的输出作为分类向量。该向量被输入到基于 softmax 的线性分类器中以获得判断的标签。所提出的SSFTT方法的总体流程如算法1所示。
